Консольные столешницы с раковинами, подходящими для определённой модели смесителей Dyson.
Решение
Для общественного помещения с повышенной влажностью нужны широкоформатные бесшовные изделия особой конструкции?
Листовой акриловый камень – идеальный материал! Он прочнее натуральных материалов, особенно стоек к ударным нагрузкам, другим механическим воздействиям и абсолютно гигиеничен за счет полностью однородной структуры.

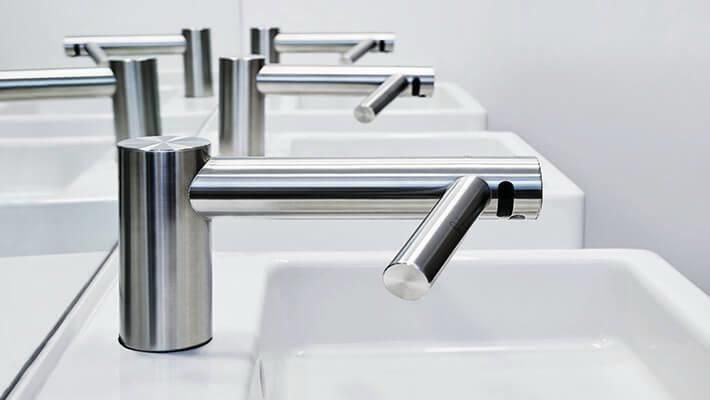

- Концепция технического задания строится на инструкции к смесителю Dyson Airblade Wash+Dry WD 04 с сушилкой для рук. Технология Airblade, интегрировала сушилку для рук в кран для воды: можно мыть и высушивать руки прямо над раковиной. Подача воды и воздуха активируется с помощью инфракрасных сенсоров. У этой модели есть определённые требования к конструктиву раковины:
- Минимальная ширина раковины: 35 см
- Минимальное расстояние от передней стенки раковины до ее задней стенки: 30 см
- Минимальная глубина раковины: 10 см
- Раковина с покатым дном подойдет лучше, чем с плоским
- Раковина с вертикальными стенками и резким переходом ко дну подойдет лучше, чем раковины с закругленным дном или наклонными стенками
- Использование подходящей раковины с сифоном с гладкими трубами и сливным отверстием с наиболее широким проемом исключает вероятность, что вода и мыло окажутся за пределами раковины из-за высокой мощности воздушного потока.
- Место для размещения блока двигателя: пространство под раковиной для размещения блока двигателя сушилки для рук составляет минимум 26,6x14,2x18,9 см.
- При установке рядом одновременно нескольких кранов, их центральные части должны располагаться на расстоянии минимум 58 см друг от друга.

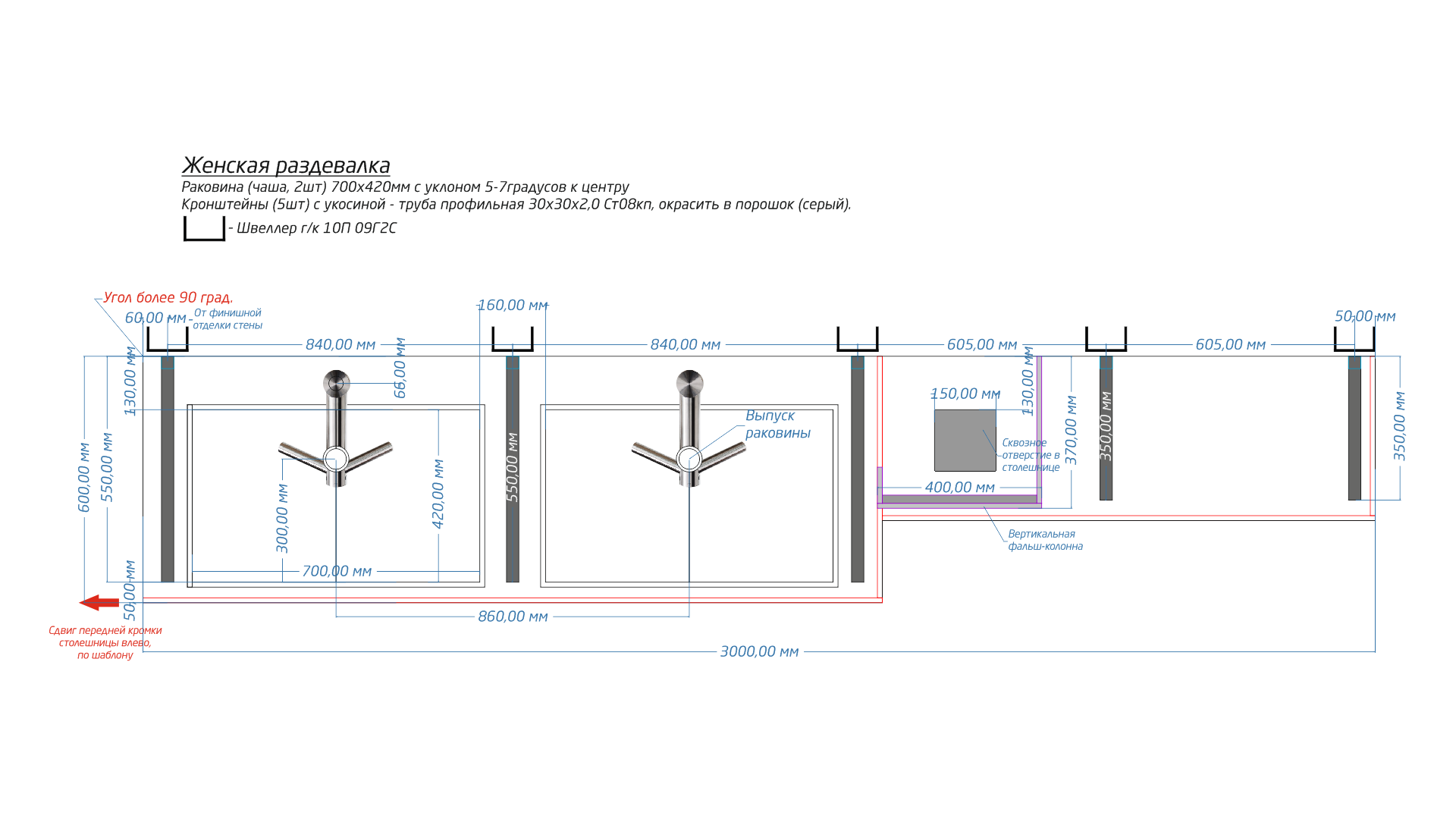

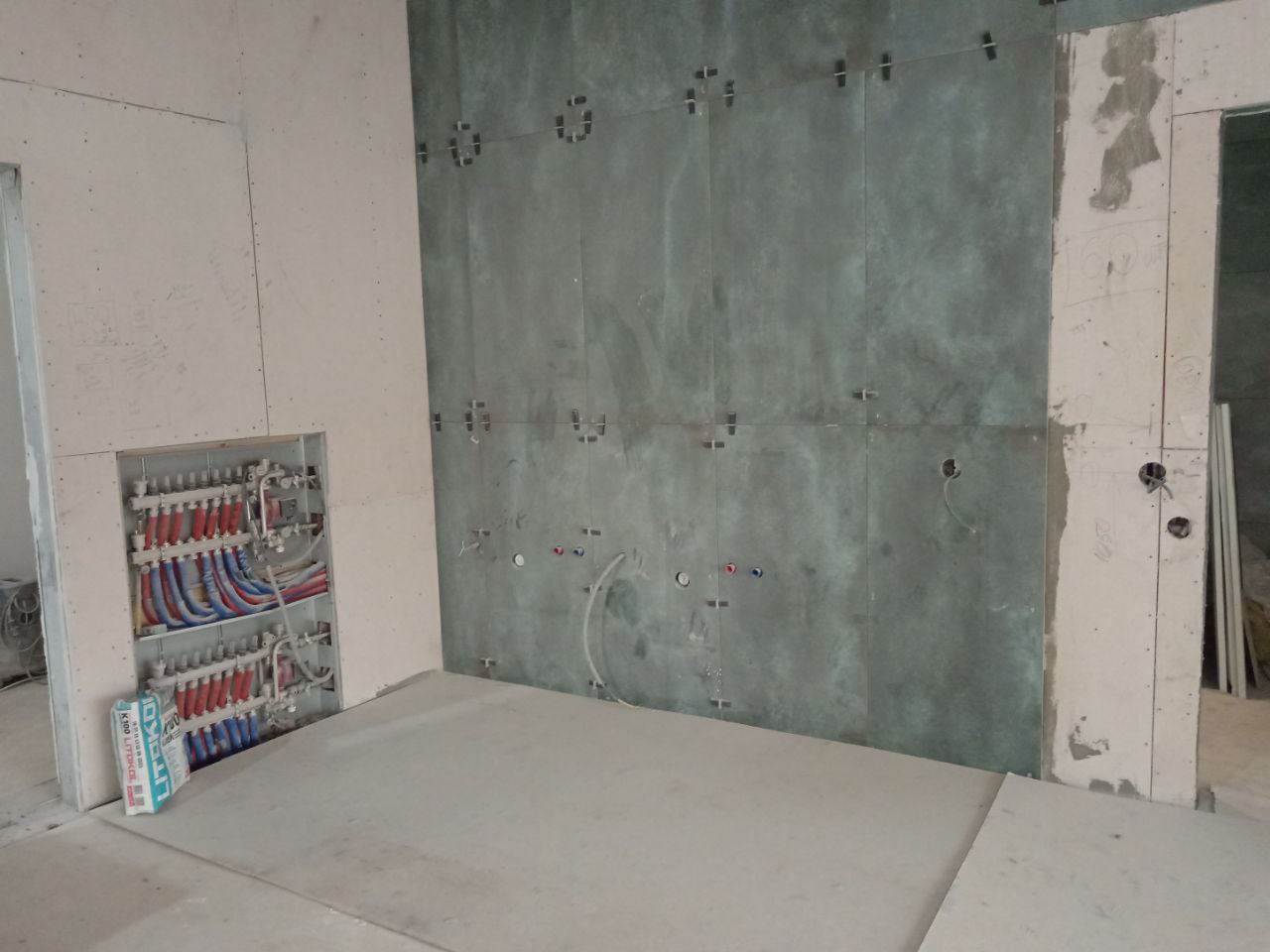

Так как работа с Дизайнером велась с начальной стадии объекта – у компании Эстет было время разработать как конструктив раковин, так и расположение ответной скрытой рамы в стене для консольного крепежа каждой столешницы. (Иллюстрации с проектными чертежами в галерее ниже).
Длина изделий порядка 4х метров каждое, а вес по 170 кг. Технолог цеха рассчитал нагрузку, предложил Заказчику проект скрытого усиления в стене. По согласованию, технолога пригласили на объект для проведения точных замеров. Техническое решение на основании замеров включало как точный чертёж конструктива с учётом сантехнических выводов, электрических сетей, так и точные материалы для опорной рамы.
Результат
Конструкторские проектные работы начались в январе этого года, а монтаж завершён по готовности отделки помещений в октябре. 10 месяцев объёмного, интересного, а главное, продуктивного сотрудничества.
От визуализации - к чертежу и реализации. Привычное течение работ для компании. В тандеме с Дизайнерами мы занимаемся конструкторской частью проектов и отвечаем за технологические решения воплощения проектов.

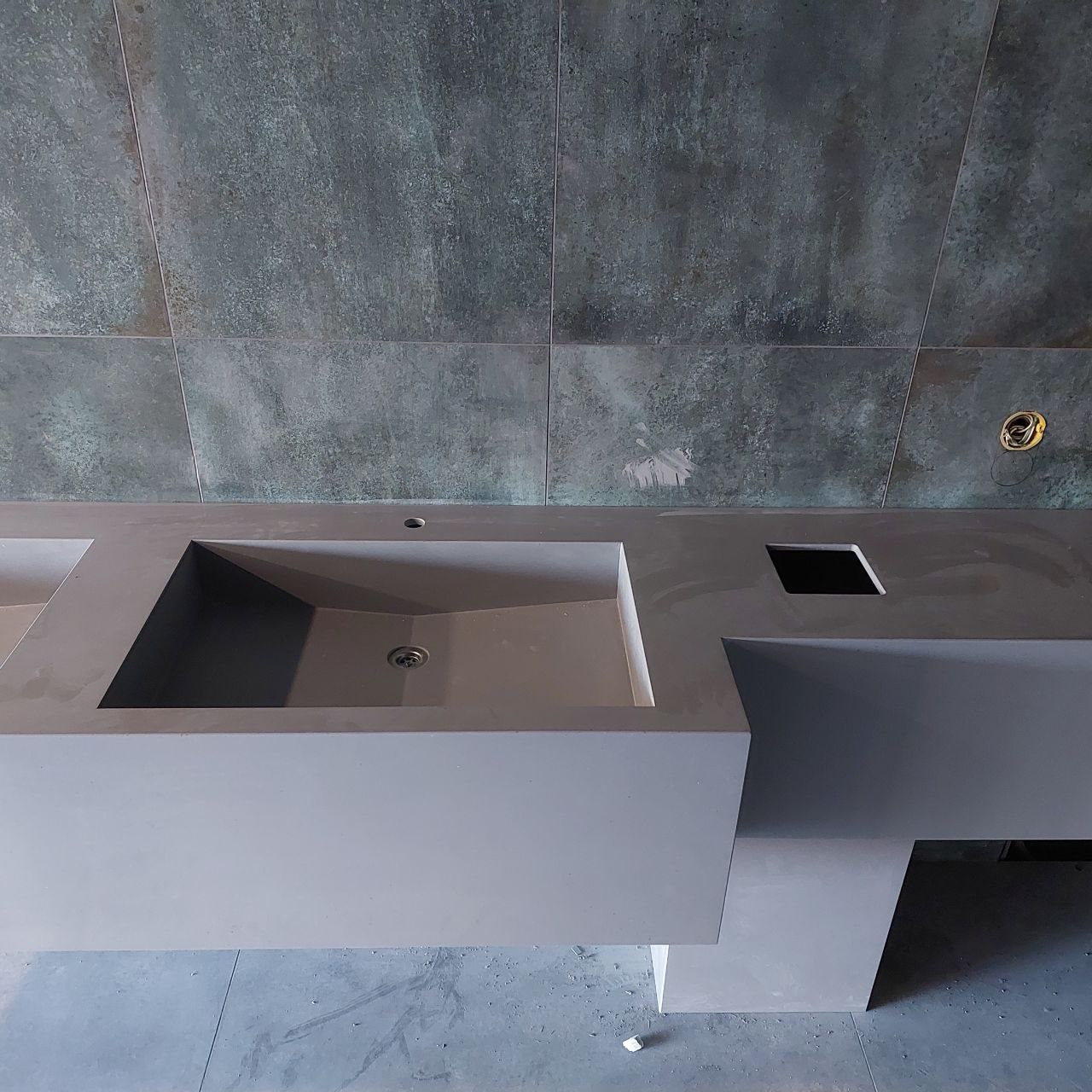

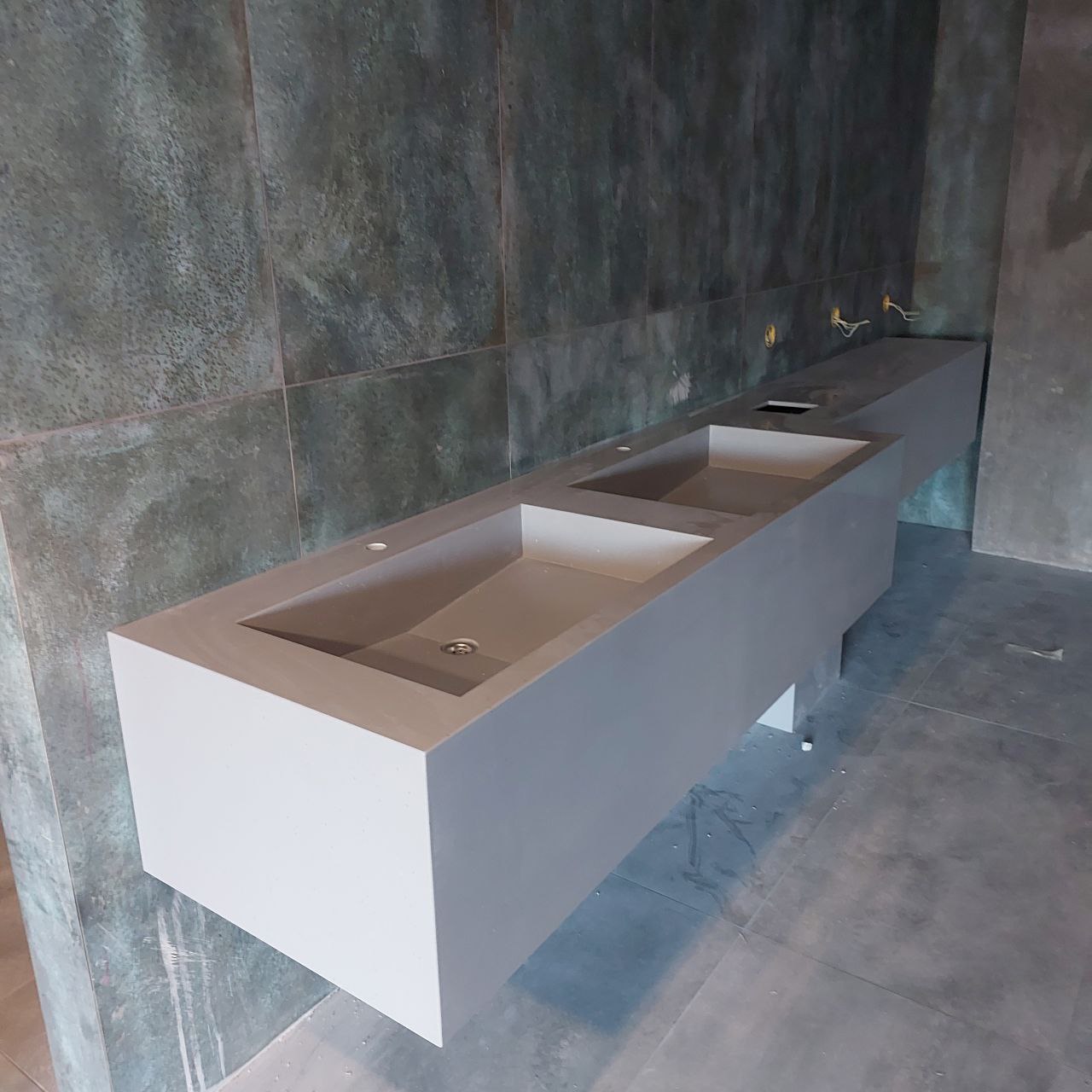

Дизайн раковин воплощён согласно общей брутальной концепции объекта – прямые линии, минимальный радиус граней, материал Grandex D-320 Soil. Земля – так переводится название артикула камня. Это как нельзя лучше соответствует природным оттенкам облицовки стен и пола. Руководствуясь рекомендациям инструкции к смесителям, сделана матовая шлифовка поверхностей столешниц и раковин. Передний и боковые свесы столешниц полностью скрывают опорные укосины, рёбра жёсткости, сифоны и моторы смесителей.

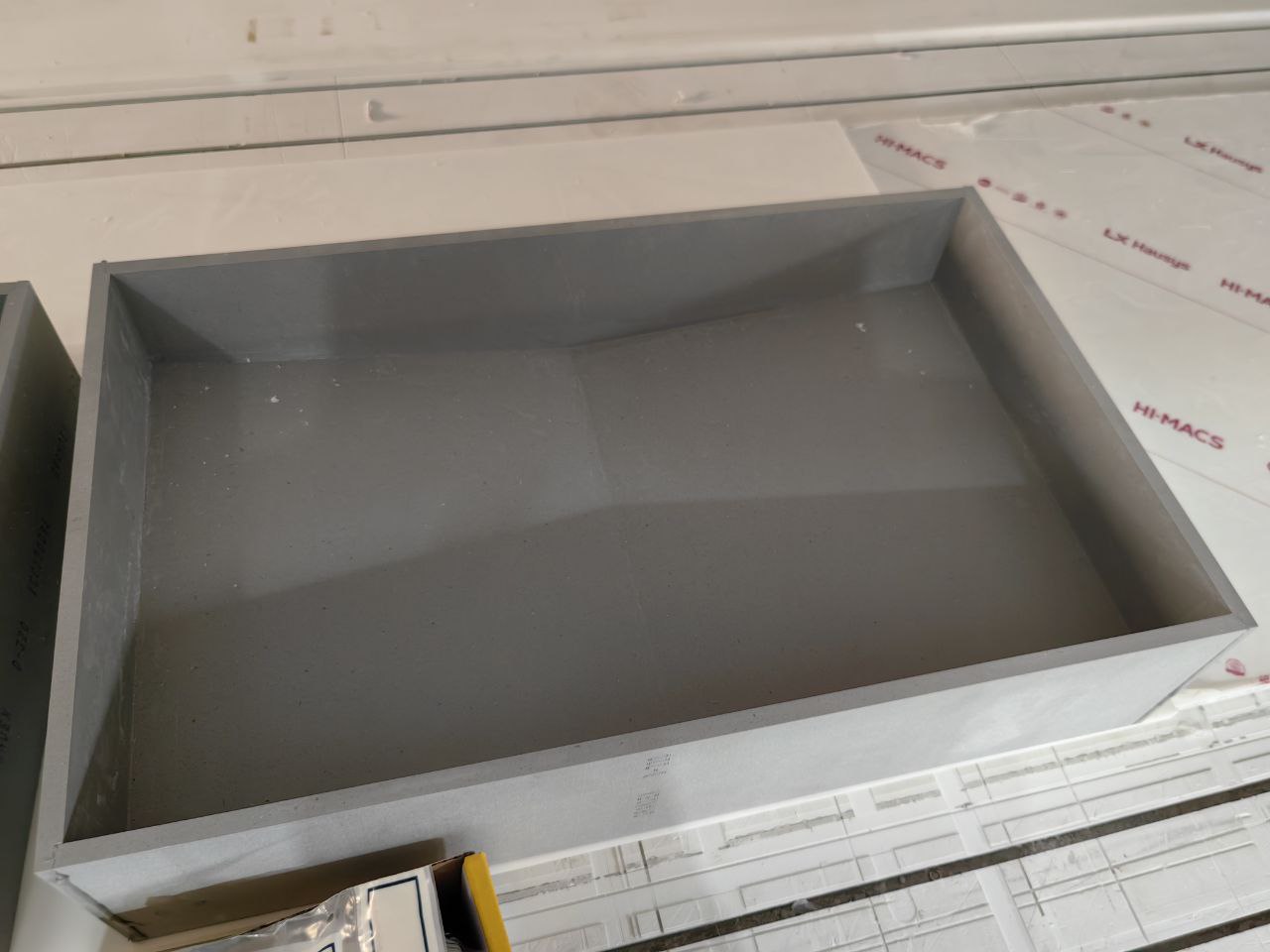

Каждая раковина изготавливалась из 6 деталей, расположенных под особыми углами для наилучшей эксплуатации со смесителями.
Для особых раковин – особые сифоны. Проект разработан и самостоятельно укомплектован чешскими сифонами с возможностью регулировки в двух плоскостях.
Монтаж проводился в 2 этапа:
-

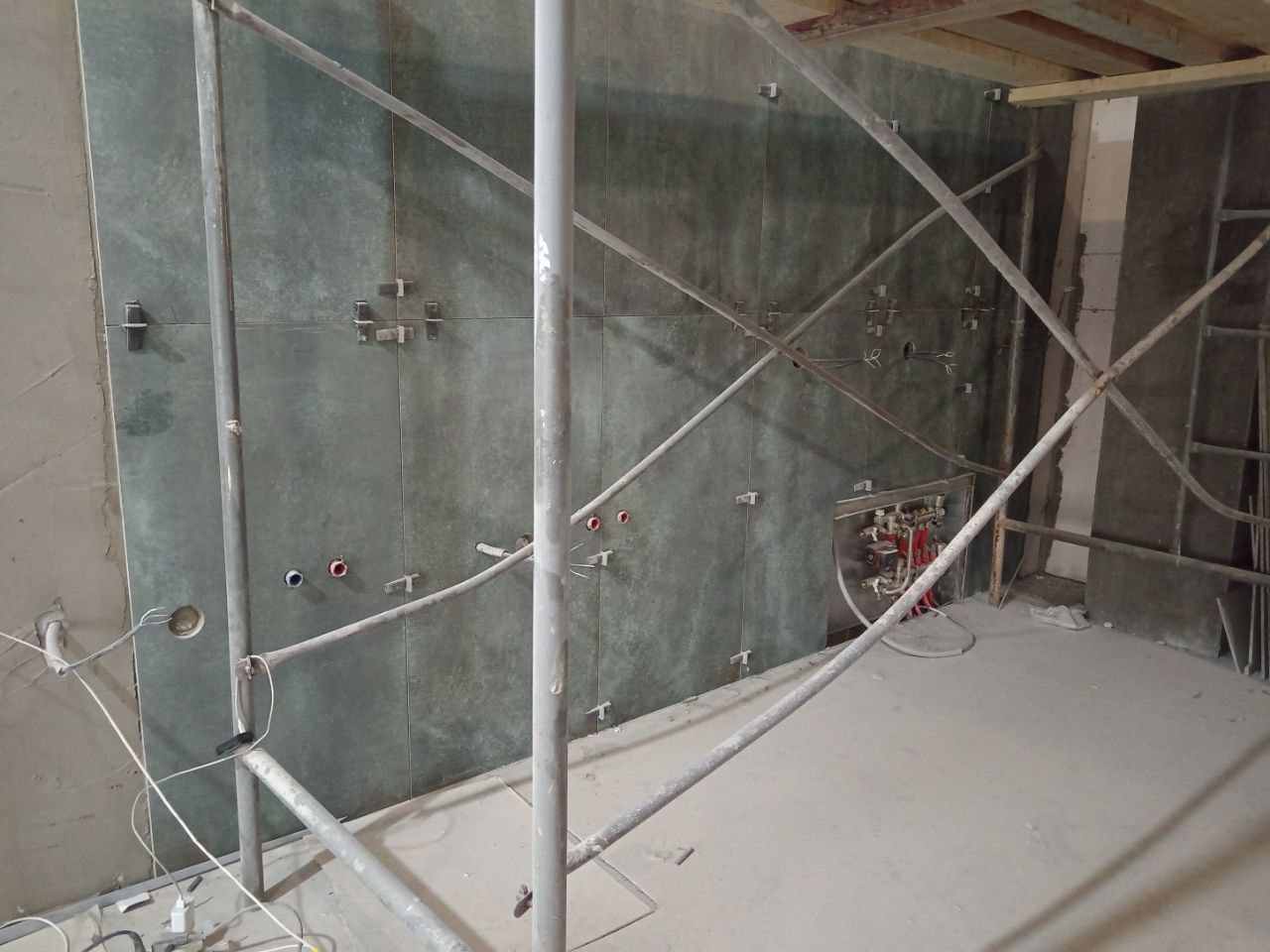

Доставка изделий на объект и установка опорных конструкций (укосин из металлокаркаса) в стены.
-
Монтаж столешниц на укосины, склейка деталей по месту, вырезы под смесители и финальная шлифовка изделий.
